Электрическая схема подключения сенсорной варочной панели⁚ пошаговое руководство для самостоятельной установки

Установка варочной панели – задача, которая может показаться сложной, особенно если речь идет о модели с сенсорным управлением. Однако, при наличии базовых знаний электротехники и четкого следования инструкциям, вы вполне можете справиться с этим самостоятельно. В этой статье мы подробно разберем электрическую схему подключения сенсорной варочной панели, рассмотрим возможные варианты подключения и предоставим пошаговую инструкцию, которая поможет вам избежать распространенных ошибок и обеспечить безопасную и надежную работу вашей новой техники. Независимо от того, являетесь ли вы опытным мастером или только начинаете осваивать домашний ремонт, эта статья станет вашим незаменимым помощником.

Основные компоненты электрической схемы

Перед тем как перейти к рассмотрению схемы, давайте определим основные компоненты, с которыми мы будем работать. В типичной схеме подключения сенсорной варочной панели присутствуют следующие элементы⁚ сам прибор (варочная панель), розетка (обычно с заземлением), кабель питания, автоматический выключатель (УЗО) и, возможно, разъединитель. Наличие и тип этих элементов могут варьироваться в зависимости от модели варочной панели и требований электросети вашего дома. Важно понимать, что неправильное подключение любого из этих компонентов может привести к неисправности техники или даже к опасным ситуациям.

Особое внимание следует уделить автоматическому выключателю, который защищает вашу электросеть от перегрузок и коротких замыканий. Он должен быть подобран с учетом мощности варочной панели, указанной в технической документации. Использование УЗО (устройство защитного отключения) крайне желательно, так как оно защищает от поражения электрическим током в случае утечки. Заземление – обязательная мера безопасности, которая снижает риск поражения током при возникновении неисправности.

Типы подключения и схемы

Существует несколько вариантов подключения сенсорной варочной панели, которые зависят от типа электропитания и наличия необходимых компонентов в вашей электросети. Наиболее распространенные – это подключение к стандартной розетке с заземлением и подключение напрямую к электрощитку через автоматический выключатель. В первом случае вам потребуется только кабель питания и розетка соответствующего типа. Во втором случае, более сложный вариант, потребует профессиональных знаний и навыков работы с электропроводкой. В этом случае, необходимо правильно подобрать автоматический выключатель и выполнить все работы в соответствии с правилами электробезопасности.

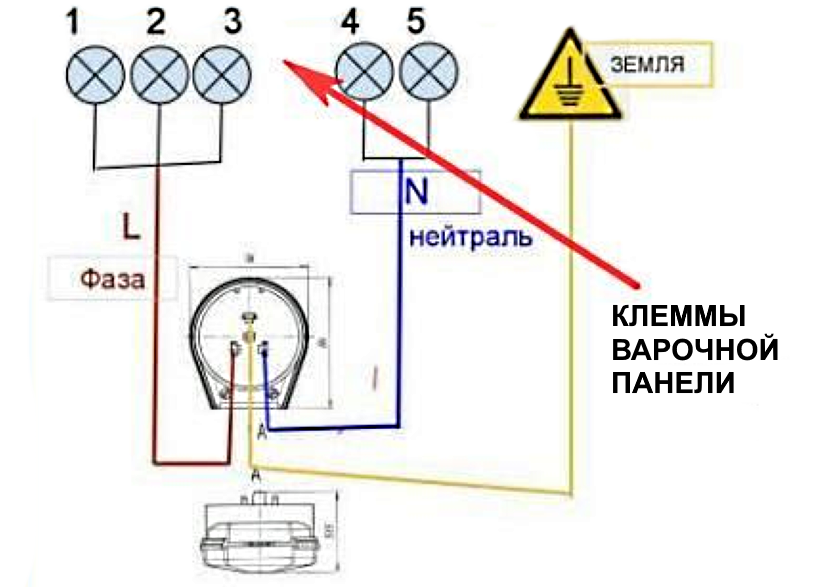

Ниже представлена упрощенная схема подключения к розетке⁚

Компонент	Описание
Варочная панель	Сенсорная варочная панель с клеммной колодкой для подключения кабеля.
Кабель питания	Трехжильный кабель с заземлением, соответствующий мощности панели.
Розетка	Розетка с заземлением, соответствующая типу вилки кабеля питания.

В случае прямого подключения к электрощитку схема будет значительно сложнее и потребует индивидуального подхода, зависящего от особенностей вашей электропроводки. В этом случае лучше обратиться к квалифицированному электрику.

Пошаговая инструкция по подключению

После того, как вы выбрали тип подключения и убедились в наличии всех необходимых компонентов, можно приступать к установке. Помните, что перед началом работы необходимо обесточить электросеть! Это крайне важно для вашей безопасности.

Подготовка. Проверьте наличие всех необходимых инструментов и материалов⁚ отвертки, кабеля, розетки (если необходимо), и т.д. Прочитайте инструкцию по эксплуатации вашей варочной панели.
Подключение кабеля. Аккуратно подключите кабель питания к клеммной колодке варочной панели, соблюдая полярность. Обычно маркировка клемм указана в инструкции;
Установка. Установите варочную панель в подготовленное место и закрепите ее.
Подключение к сети. Подключите кабель питания к розетке или к электрощитку (если подключение осуществляется напрямую). В случае прямого подключения, обязательно используйте автоматический выключатель.
Проверка. После подключения включите электропитание и проверьте работу варочной панели. Убедитесь, что все конфорки работают корректно.

Если вы столкнулись с какими-либо трудностями или не уверены в своих действиях, лучше обратиться к специалисту. Неправильное подключение может привести к поломке техники или к опасным ситуациям.

Важные моменты безопасности

Безопасность – это первостепенная задача при работе с электричеством. Не пренебрегайте мерами предосторожности. Всегда отключайте электропитание перед началом работы. Используйте инструменты с изолированными ручками. Если вы не уверены в своих знаниях и навыках, лучше доверьте подключение варочной панели квалифицированному электрику.

Установка и подключение сенсорной варочной панели – это задача, которая требует внимательности и аккуратности. Надеемся, что эта статья помогла вам разобраться в основных принципах подключения и обеспечила необходимую информацию для самостоятельной установки; Помните, что безопасность – прежде всего! Если у вас возникли сомнения, всегда лучше обратиться к профессионалам.
